كيفية اختيار أقراص التيتانيوم الصناعية المستديرة: دليل المشتري

لماذا تستحق أقراص التيتانيوم المستديرة قسطًا من المال؟

نسبة قوة التيتانيوم إلى الوزن تقريبية ضعف الفولاذ المقاوم للصدأ بوزن أقل بحوالي 40%. مقاومته للتآكل في مياه البحر، والبيئات الغنية بالكلور، وسوائل جسم الإنسان لا مثيل لها من قبل معظم المعادن الشائعة. بالنسبة للتطبيقات الصناعية الصعبة، تبرر هذه الخصائص علاوة السعر التي يتم تشغيلها عادةً 5-10× أعلى من الفولاذ المقاوم للصدأ 316L لكل كيلوغرام.

تُستخدم الأقراص المستديرة على وجه التحديد كمقاعد للصمامات، ودفاعات المضخة، وفراغات الحافة، ومكونات المبادل الحراري، وفراغات الغرسات الجراحية، وتركيبات حواجز الفضاء الجوي. إن الهندسة - المسطحة والدائرية والمتماثلة - تجعلها نقاط بداية متعددة الاستخدامات للتصنيع باستخدام الحاسب الآلي.

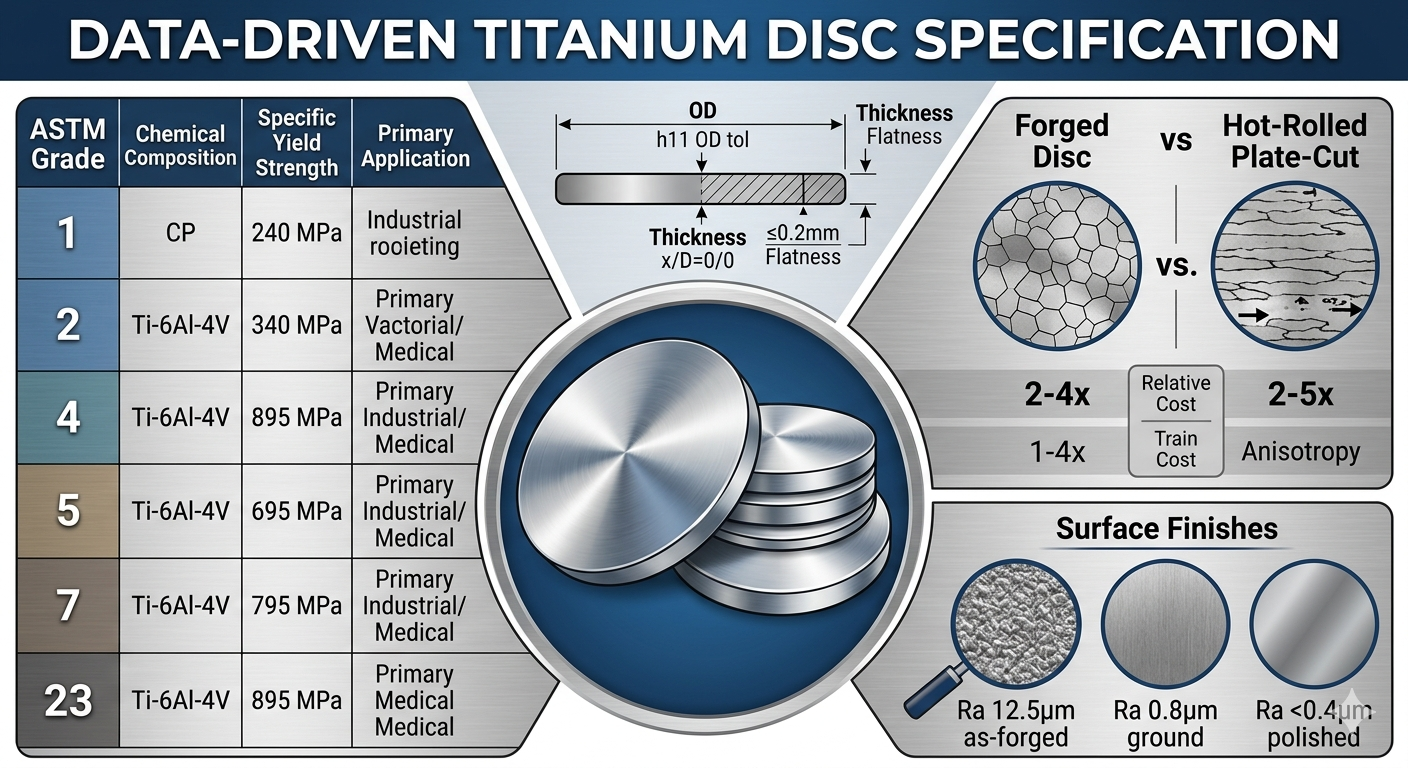

فهم درجات التيتانيوم: القرار الأكثر أهمية

التيتانيوم ليس مادة واحدة. هناك أكثر من 30 درجة مخصصة لمعيار ASTM، لكن معظم المشترين الصناعيين يعملون ضمن قائمة قصيرة مكونة من ستة. إن اختيار الدرجة الخاطئة هو أغلى خطأ يمكن أن ترتكبه.

الدرجة الثانية هي الدرجة الافتراضية لمعظم المشترين الصناعيين لأنه يوازن بين مقاومة التآكل وإمكانية التشغيل الآلي والتوافر. الترقية إلى الدرجة الخامسة فقط عندما تتطلب الأحمال الهيكلية ذلك. اختر الدرجة 7 أو الدرجة 12 عندما تتضمن البيئة تقليل الأحماض التي قد تهاجم درجات CP القياسية.

مواصفات الأبعاد: ما يجب قياسه والتحقق منه

يحتوي قرص التيتانيوم المستدير على أربعة أبعاد رئيسية. ويجب تحديد كل منها بوضوح في طلب الشراء الخاص بك لتجنب الأجزاء غير المتطابقة.

القطر الخارجي (OD)

أقراص المخزون القياسية متاحة من 10 ملم إلى 1000 ملم OD على الرغم من أن معظم مجموعات مخزون المستودعات تتراوح ما بين 50 ملم إلى 500 ملم. بالنسبة إلى المواد المستنفدة للأوزون التي يزيد حجمها عن 600 مم، توقع مهلة زمنية للطلب المخصص تتراوح من 8 إلى 14 أسبوعًا. حدد فئة التسامح: h11 (±0.1–0.4 مم) للاستخدام الصناعي العام، أو h8/h9 للتركيبات ذات الدقة الملائمة.

سمك

تتراوح الأقراص عادة من سمك 1 ملم إلى 150 ملم . أقل من 3 مم، يصبح التسطيح أمرًا بالغ الأهمية - يمكن أن يتسبب الالتواء أثناء الدرفلة على الساخن في حدوث أخطاء توازي تتجاوز 0.5 مم لكل 100 مم، وهو أمر غير مقبول لتطبيقات الصمامات أو الختم. حدد تسامح التسطيح (على سبيل المثال، .20.2 مم إجمالي تشغيل المؤشر) على أي قرص أرق من 5 مم.

سمك-to-Diameter Ratio

تعتبر النسبة الأقل من 1:10 (سمك أقل من 10% من القطر) قرصًا رفيعًا وعرضة للتشويه أثناء التشغيل الآلي والمعالجة الحرارية. إذا كان طلبك يتطلب نسبة أقل من 1:15، فاطلب التلدين لتخفيف الضغط كجزء من شرط التوريد.

الوزن والتسامح الشامل

بالنسبة للأجزاء الدوارة مثل الدفاعات، فإن تحمل الكتلة مهم بقدر أهمية تحمل الأبعاد. حدد الحد الأقصى لانحراف الوزن ±0.5% إذا كان سيتم استخدام القرص في مجموعة دوارة متوازنة. يمكن أن تؤدي الأقراص غير المتوازنة في التطبيقات عالية السرعة إلى حدوث ترددات اهتزاز تؤدي إلى إتلاف المحامل خلال آلاف ساعات التشغيل.

طريقة التصنيع: المطروق مقابل المدلفن مقابل القطع من القضبان

تؤثر كيفية صنع القرص بشكل مباشر على خواصه الميكانيكية وسلامته الداخلية. هناك ثلاث طرق إنتاج تهيمن على السوق:

• قطع القرص/اللوحة المدرفلة على الساخن: الخيار الأكثر اقتصادا. يتم درفلة لوح التيتانيوم على الساخن حتى يصبح سمكه، ثم يتم قطع الفراغ الدائري بالبلازما أو بنفث الماء إلى القطر الخارجي. هيكل الحبوب اتجاهي (متباين الخواص)، مما يمكن أن يقلل من عمر الكلال بنسبة 10-20% مقارنة بالأجزاء المطروقة في اتجاهات حمل معينة.
• قرص مزورة: يتم ضغط البليت تحت الحمولة إلى شكل قرص قريب من الشبكة. يؤدي ذلك إلى تحسين بنية الحبوب، وإزالة المسامية، وإنتاج خصائص ميكانيكية متناحية. تتطلب التطبيقات الفضائية والطبية دائمًا تزويرًا. التكلفة عادة ما تكون 2-4 × لوحة ملفوفة.
• قرص مقطوع من الشريط المستدير: يتم تقطيع شريط التيتانيوم المستدير إلى السماكة المطلوبة. يحافظ هذا على بنية الحبوب المطاوع الدقيقة لمخزون القضبان ويعتبر مثاليًا للمواد المستنفدة للأوزون الصغيرة (أقل من 100 مم). إنه أكثر تكلفة للكيلوغرام الواحد من قطع الألواح للأقطار الكبيرة.

بالنسبة للخدمات الصناعية العامة (الفلنجات، والفواصل، والاستخدام الهيكلي غير الحرج)، تعتبر أقراص القطع اللوحية فعالة من حيث التكلفة. بالنسبة للأجزاء المحملة دوريًا أو الأجزاء الحساسة للسلامة، حدد دائمًا الأجزاء المزورة.

خيارات تشطيب السطح ومتى يكون كل منها مهمًا

يؤثر تشطيب السطح على أداء الختم، وقوة الكلال، والتوافق الحيوي، وتكاليف المعالجة النهائية. يقدم الموردون عدة شروط قياسية:

• المدرفلة على الساخن / المطروقة (Ra 3.2–12.5 ميكرومتر): مقياس مطحنة موجود. بأقل تكلفة. يتطلب المعالجة قبل الاستخدام في معظم التطبيقات. مناسبة كمخزون خام.
• مخلل / منزوع الترسبات (Ra 1.6–6.3 ميكرومتر): يزيل التخليل الحمضي قشور الطحن ويستعيد طبقة الأكسيد السلبي. جيد لمقاومة التآكل بدون تصنيع. شائع لمكونات الصناعة الكيميائية.
• أرضي (Ra 0.4–1.6 ميكرومتر): تعتبر الأسطح المسطحة مطلوبة لإغلاق الأسطح، ومقاعد الحشية الدقيقة، والتركيبات البصرية. عادةً ما يتم إضافة 15 إلى 50 دولارًا للقرص للأقراص المضغوطة الصغيرة، وأكثر بكثير للأقراص الكبيرة.
• مصقول (رع <0.4 ميكرومتر): مصقول كهربائيا أو مصقول ميكانيكيا. إلزامي للأجهزة الطبية القابلة للزرع (الامتثال لمعايير ISO 10993) والأسطح الصحية الملامسة للأغذية/الأدوية.
• بأكسيد: طبقة أكسيد كهروكيميائية لترميز الألوان، أو زيادة صلابة السطح (~400 فولت)، أو تحسين خصائص العزل الكهربائي. الأنودة من النوع الثاني شائعة في بيئات MRO الفضائية.

شهادات المواد ومتطلبات التتبع

لا تقم أبدًا بشراء أقراص التيتانيوم الصناعية بدون تقرير اختبار المواد (MTR). يوثق MTR الشرعي التركيب الكيميائي (يتوافق مع ASTM B265، AMS 4928، أو ما يعادلها)، ونتائج الاختبار الميكانيكي (قوة الخضوع، UTS، الاستطالة)، رقم الحرارة/الدفعة، واعتماد المطحنة (عادةً ISO 17025 أو NADCAP).

بالنسبة لصناعات محددة خاضعة للتنظيم، تنطبق شهادات إضافية:

• الفضاء الجوي: AMS 4928 (شريط/قضيب من الدرجة 5)، AMS 4911 (ورقة/لوحة)، نموذج FAA 8130-3 أو نموذج EASA 1 للأجزاء الصالحة للطيران.
• الطبية / المزروعة: ASTM F67 (CP التيتانيوم)، ASTM F136 (Ti-6Al-4V ELI)، ISO 5832-2/3، اختبار التوافق الحيوي وفقًا للمواصفة ISO 10993.
• أوعية الضغط / الأنابيب: ASME القسم II، الجزء ب (ASTM B265 للشريط/الورقة/اللوحة)، PED 2014/68/EU للأسواق الأوروبية.
• النووية: ASTM B265 الصف 12 أو 16، مع تجربة الاقتراب من الموت التكميلية (الفحص بالموجات فوق الصوتية أو الشعاعية) ووثائق الشراء ASME NCA-3800.

طلب التتبع الكامل للحرارة. يستطيع المورد ذو السمعة الطيبة تتبع أي قرص وصولاً إلى رقم حرارة الذوبان الأصلي في مصنع التيتانيوم، وهو أمر بالغ الأهمية لتحليل الأعطال وعمليات التدقيق التنظيمية.

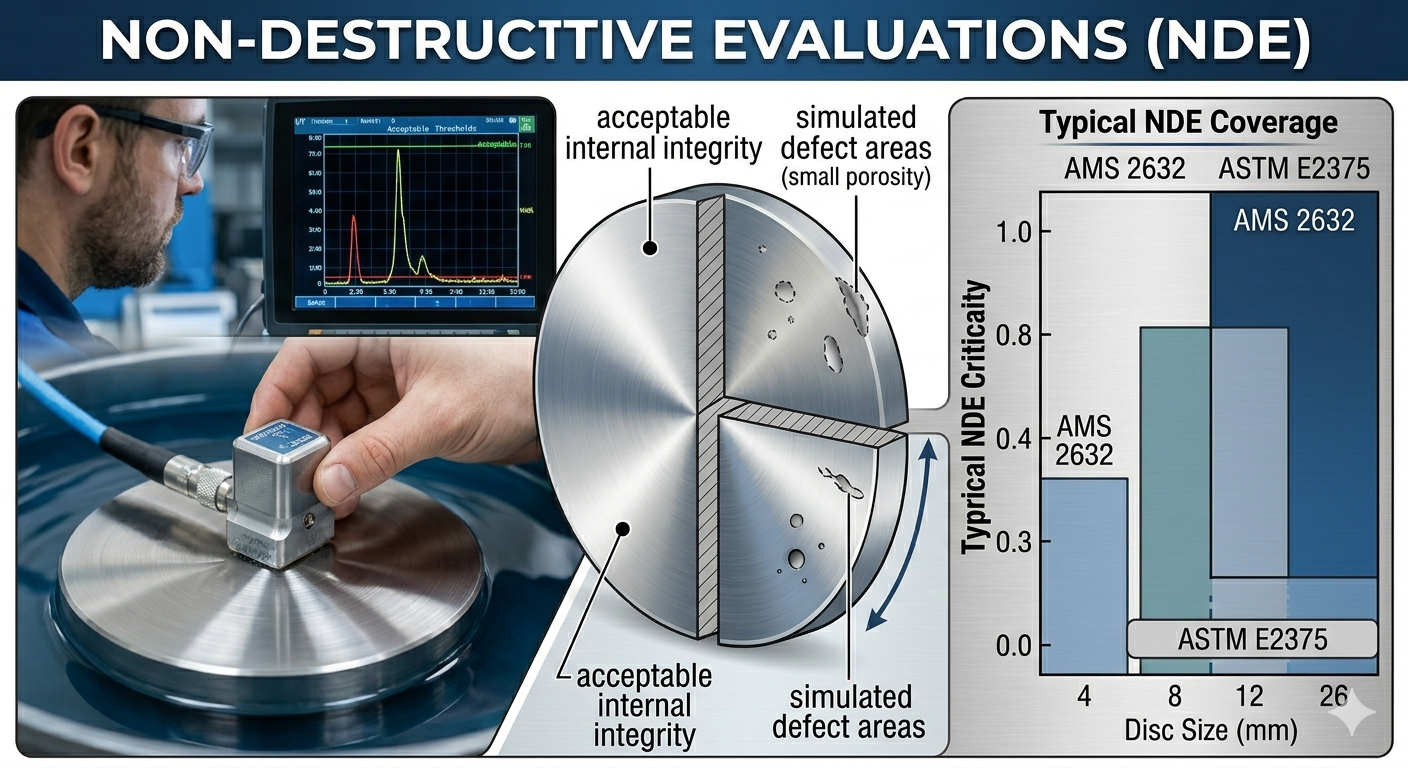

التقييم غير المدمر: متى نطلبه

لا يمكن اكتشاف العيوب الداخلية - المسامية، والشوائب، والتصفيحات - بصريًا. بالنسبة للأقراص التي ستحمل أحمالًا هيكلية أو سيتم استخدامها في التجميعات المهمة، حدد تجربة الاقتراب من الموت في أمر الشراء الخاص بك. تشمل الطرق الشائعة ما يلي:

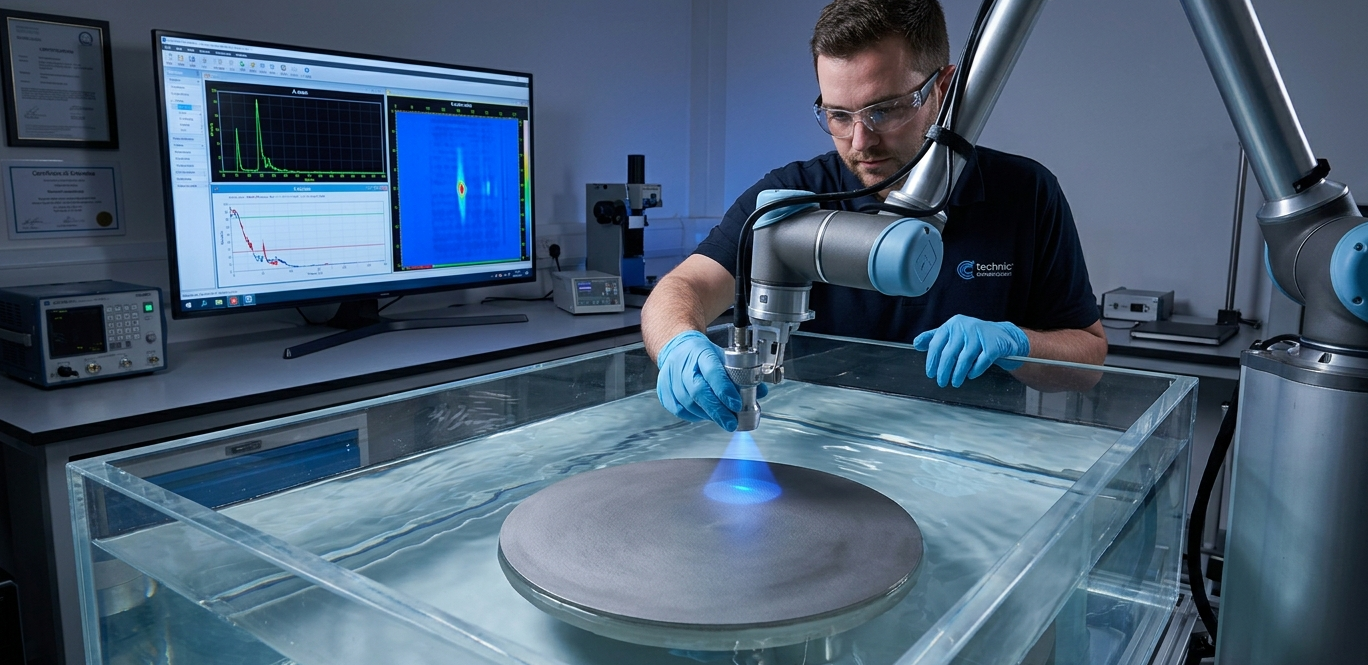

• اختبار الموجات فوق الصوتية (UT): طريقة الاقتراب من الموت الأساسية لأقراص التيتانيوم التي يزيد سمكها عن 12 ملم. يكتشف العيوب الحجمية تحت السطح. حدد معايير القبول لكل AMS 2632 أو ASTM E2375.
• فحص اختراق السائل (LPI/FPI): يكتشف الشقوق والمسامية السطحية. تكلفة منخفضة (~ 10 إلى 30 دولارًا لكل قرص للأحجام القياسية). حدد وفقًا لمعيار ASTM E1417 أو AMS 2647 الخاص بالفضاء.
• الاختبار الشعاعي (RT): التصوير بالأشعة السينية أو أشعة جاما للهياكل الداخلية المعقدة. يستخدم للأقراص الكبيرة المزورة في التطبيقات النووية وأوعية الضغط.

كقاعدة عملية: تتطلب LPI لجميع الأقراص الهامة للسلامة وUT للأقراص المطروقة التي يزيد سمكها عن 25 مم . بالنسبة للمخزون الصناعي العام تحت الأحمال المعتدلة، قد يتم حذف تجربة الاقتراب من الموت للتحكم في التكلفة.

استراتيجية التوريد: مطحنة مباشرة مقابل الموزع مقابل السوق الفورية

يؤثر مكان الشراء على السعر، والمهلة الزمنية، وجودة الوثائق، ومخاطر التزييف - وكلها مخاوف كبيرة في سلسلة توريد التيتانيوم.

Mill Direct

الشراء مباشرة من المنتجين الأساسيين (VSMPO-AVISMA، TIMET، ATI، Kobe Steel) يوفر أفضل إمكانية تتبع وأقل سعر للكيلوغرام من حيث الحجم. الحد الأدنى لكميات الطلب عادة ما يبدأ من 500-2000 كجم ، مع فترات زمنية تتراوح من 12 إلى 20 أسبوعًا للأبعاد المخصصة. الأفضل للبرامج كبيرة الحجم وطويلة الأجل.

موزع معتمد

يحمل الموزعون المعتمدون AS9120B أو ISO 9001 مخزونًا حسب الحجم مع إمكانية تتبع MTR بالكامل. المهل الزمنية عادة ما تكون 1-3 أسابيع للدرجات والأحجام القياسية. يتراوح سعر العلاوة على المطحنة المباشرة ما بين 15 إلى 40%، ولكن الحد الأدنى لكميات الطلب أقل بكثير (أحيانًا يصل إلى قطعة واحدة). هذه هي القناة الصحيحة لمعظم المشترين الصناعيين.

السوق الفورية / الأسواق عبر الإنترنت

يمكن للأسواق عبر الإنترنت والمتداولين الفوريين تقديم أسعار جذابة ولكنهم يحملون مخاطر عالية للتزييف والخطأ. توصل تحقيق أجرته إدارة الطيران الفيدرالية عام 2019 إلى وجود أجزاء من التيتانيوم ذات فحوصات منتصف المدة المزورة في سلسلة التوريد الخاصة بالفضاء الجوي - وهي مشكلة استمرت على مستوى الصناعة. لا تقم أبدًا بشراء أقراص التيتانيوم ذات الأهمية الحيوية للسلامة من موردين محليين لم يتم التحقق منهم دون التحقق الكيميائي المستقل (تحليل XRF أو OES).

معايير الأسعار ومحركات التكلفة

أسعار التيتانيوم متقلبة وترتبط بأسعار الإسفنج الخام، وتكاليف الطاقة، ودورات الطلب على الفضاء الجوي. ومع ذلك، فإن النطاقات السعرية التقريبية للموزع لأقراص المخزون (وفقًا لبيانات السوق الأخيرة) توفر معايير مفيدة:

أكبر محركات التكلفة بخلاف المواد الخام هي: متطلبات تجربة الاقتراب من الموت (10-25%)، والتفاوتات الصارمة (15-40%)، وطحن السطح (15-100 دولار لكل قرص)، ووثائق الشهادات (50-200 دولار لكل طلب لأوراق NADCAP/AS9100).

قائمة مرجعية عملية قبل تقديم طلبك

استخدم قائمة التحقق هذه للتحقق من اكتمال مواصفات الشراء قبل إرسال طلب عرض الأسعار (RFQ):

1. درجة السبائك المحددة (على سبيل المثال، الدرجة 2 لكل ASTM B265، أو Ti-6Al-4V لكل AMS 4928)
2. القطر الخارجي مع ذكر فئة التسامح (على سبيل المثال، 150 مم ±0.2 مم)
3. سمك with flatness tolerance if below 10 mm
4. مسار التصنيع المحدد (مزورة / ملفوفة / مقطعة بالقضبان)
5. حالة التوريد المذكورة (ملدن، STA، مدرفلة)
6. متطلبات تشطيب السطح (كما هو مخلل، مطحون حتى Ra 0.8 ميكرومتر، مصقول، مؤكسد)
7. تم إدراج متطلبات تجربة الاقتراب من الموت (LPI وفقًا لمعيار ASTM E1417، أو UT وفقًا لمعيار AMS 2632، أو لا شيء)
8. وثائق الاعتماد والتتبع المطلوبة (MTR، C of C، رقم الحرارة)
9. الكمية وأي جدول تسليم متدرج
10. متطلبات التعبئة والتغليف (مغلفة بشكل فردي، حاجز للرطوبة، بدون تكديس اتصال مباشر)

سيؤدي طلب عرض الأسعار الكامل الذي يغطي جميع النقاط العشر إلى إنتاج عروض أسعار قابلة للمقارنة من تفاح إلى تفاح من موردين متعددين ويقلل بشكل كبير من خطر استلام الأجزاء التي تفشل في الفحص الوارد.
