قضيب التيتانيوم – معدن مرن وعالي القوة يلبي احتياجاتك

لماذا يتفوق شريط التيتانيوم على المعادن التقليدية

شريط التيتانيوم يوفر نسبة قوة إلى وزن لا مثيل لها - تصل إلى ضعف نسبة الفولاذ المقاوم للصدأ 316L - مع مقاومة التآكل في مياه البحر والكلور وسوائل الجسم. ما إذا كان التطبيق عبارة عن أداة تثبيت فضائية معتمدة أستم B348 ، زراعة العظام التي تحكمها أستم F136 و ايزو 5832-3 ، أو مبيت صابورة في أعماق البحار تم تصنيفه على عمق 6000 متر، يوفر قضيب التيتانيوم السلامة الهيكلية التي لا يمكن لأي معدن آخر قابل للاستخدام تجاريًا أن يضاهيها بوزن مماثل.

يقدم هذا الدليل البيانات الميكانيكية، ومقارنات درجة تلو الأخرى، والتطبيقات الخاصة بالصناعة، واعتبارات التصنيع، والإجابات على أسئلة الشراء الأكثر إلحاحًا - حتى يتمكن المهندسون والمشترون من تحديد مخزون الشريط الصحيح من الدرجة الأولى.

تصنيف المواد والدرجات الرئيسية

يتم تصنيف مخزون شريط التيتانيوم إلى درجات نقية تجاريا (CP). و درجات سبائك التيتانيوم . تختلف درجات CP الأربعة (الصف 1-4) فقط في محتوى الأكسجين والحديد؛ تقدم درجات السبائك عناصر مثل الألومنيوم والفاناديوم لتصميم مقاطع ميكانيكية محددة.

الصف 1 - الحد الأقصى للتشكيل

قوة الشد القصوى (UTS): 240 ميجا باسكال كحد أدنى؛ قوة الخضوع: 170 ميجاباسكال كحد أدنى؛ الكثافة: 4.51 جم/سم3. شريط الصف الأول، يحكمه أستم B348 Grade 1 ، هي أنعم درجة CP. يُفضل استخدامه في صفائح أنابيب محطات تحلية المياه، وبطانات المفاعلات الكيميائية، والكسوة المعمارية التي تتطلب التشكيل على البارد.

الصف 2 - العمود الفقري للأغراض العامة

UTS: 345 ميجا باسكال كحد أدنى؛ قوة الخضوع: 275 ميجاباسكال كحد أدنى؛ الاستطالة: 20% كحد أدنى. درجة CP الأكثر تخزينًا على نطاق واسع. وتشمل التطبيقات المبادلات الحرارية البحرية تحت سطح البحر، وأعمدة المروحة البحرية، ومعدات المعالجة الكهروكيميائية. أستم B348 Grade 2 و ايزو 9001 شهادات المطاحن هي متطلبات قياسية.

الدرجة 4 – تيتانيوم CP الأعلى قوة

UTS: 550 ميجا باسكال كحد أدنى؛ قوة الخضوع: 483 ميجا باسكال كحد أدنى. يستخدم في مكونات الغرسات الجراحية والأنابيب الكيميائية عالية الضغط حيث يجب تجنب عناصر صناعة السبائك لأسباب تتعلق بالتوافق الحيوي أو التآكل.

الدرجة 5 (Ti-6Al-4V) - المعيار الذهبي في مجال الطيران والفضاء الطبي

UTS: 950 ميجا باسكال كحد أدنى؛ قوة الخضوع: 880 ميجاباسكال كحد أدنى؛ الكثافة: 4.43 جم/سم3؛ حد التعب (10⁷ دورات): ~620 ميجا باسكال. تحتوي سبيكة ألفا بيتا على 6% ألومنيوم و4% فاناديوم. يحكمها أستم B348 Grade 5 للشريط الصناعي و ايه ام اس 4928 للفضاء. إنها تهيمن على مطروقات شفرات التوربينات، والإطارات الهيكلية للطائرات، وأذرع تعليق سيارات السباق، والسيقان العظمية عالية الدورة.

الدرجة 23 (Ti-6Al-4V ELI) – تحسين درجة الزرع

UTS: 860 ميجا باسكال كحد أدنى؛ قوة الخضوع: 795 ميجاباسكال كحد أدنى؛ محتوى الأكسجين ≥ 0.13٪ بالوزن. تعمل كيمياء الخلالي المنخفض جدًا (ELI) على تقليل الأكسجين والنيتروجين والحديد لتحسين صلابة الكسر ومقاومة التعب في بيئات التحميل الدورية. المعيار الإلزامي لزراعة العظام الحاملة: أستم F136 و ايزو 5832-3 . يستخدم في جذع الورك الفخذي، وأقفاص العمود الفقري، وقضبان دعامة الأسنان.

الدرجة 7 (Ti-0.2Pd) – مقاومة كيميائية فائقة

تؤدي إضافة البلاديوم (0.12–0.25%) إلى خفض معدل التآكل بشكل كبير في تقليل الأحماض مثل الهيدروكلوريك والكبريتيك. يُفضل استخدام معدات العمليات الكيميائية حيث قد يعاني الصف الثاني من تآكل الشقوق. يحكمها أستم B348 Grade 7 .

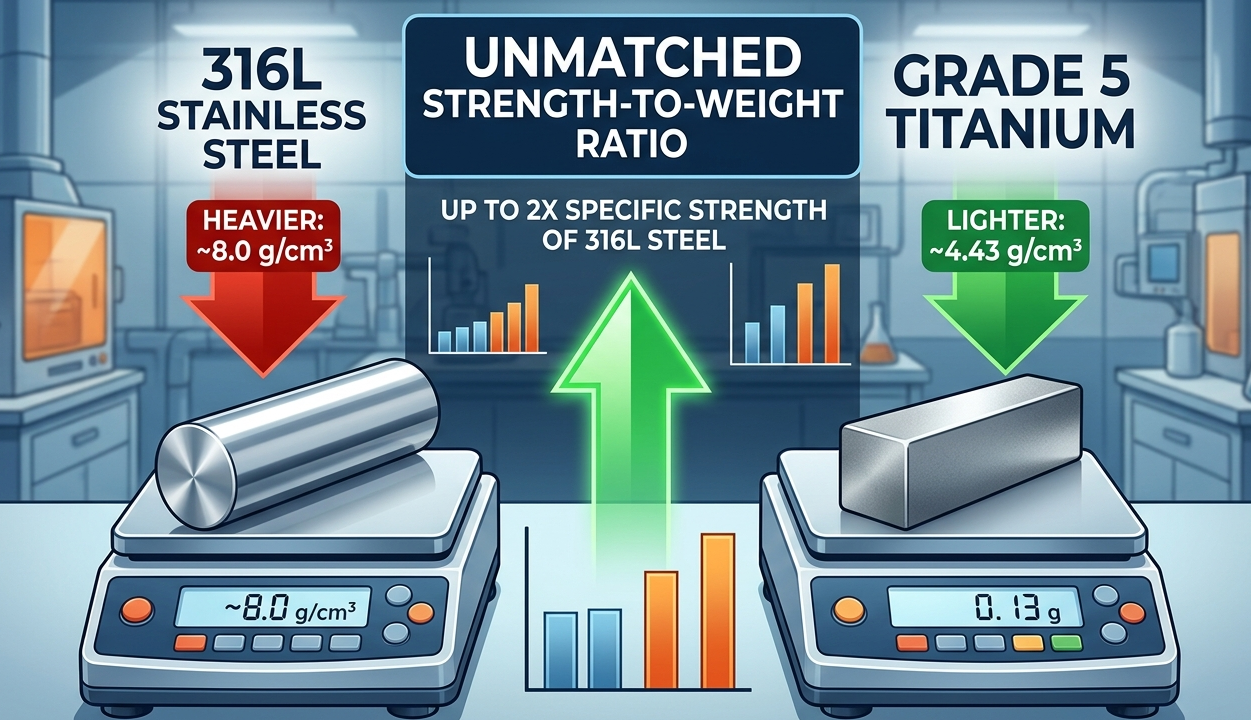

بيانات الأداء الميكانيكي: قضيب التيتانيوم مقابل الفولاذ المقاوم للصدأ 316L

يتيح الجدول أدناه تحليل الاستبدال المباشر. تشير جميع قيم التيتانيوم إلى شريط صلب وفقًا لمعيار أستم B348؛ تشير قيم 316L إلى شريط صلب ASTM A276.

الوجبات الجاهزة الرئيسية: يحقق قضيب التيتانيوم من الدرجة 5 قوة محددة أعلى بمقدار 3.5× من الفولاذ المقاوم للصدأ 316L مع وزن أقل بنسبة 45% لكل وحدة حجم - وهي ميزة حاسمة للهياكل ذات الوزن الحرج.

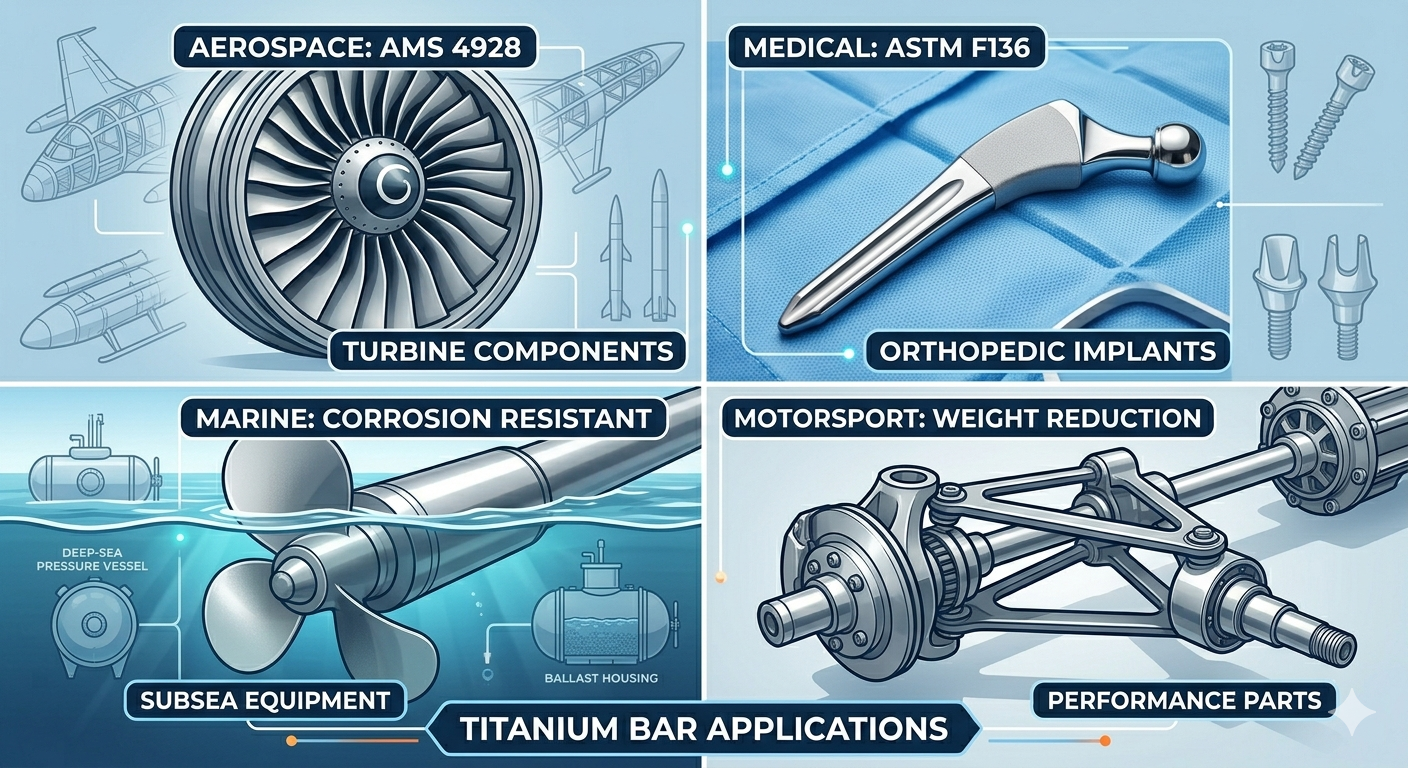

التطبيقات الخاصة بالصناعة والمعايير الحاكمة

الفضاء والدفاع

يشكل قضيب التيتانيوم حوالي 15-20% من الوزن الهيكلي في الطائرات التجارية من الجيل التالي. تشمل التطبيقات الهامة ما يلي:

• السحابات والمسامير هيكل الطائرة (الصف 5، ايه ام اس 4928 ، سلسلة NAS 1352) - استبدال البراغي الفولاذية بثلث وزن الوزن
• المطروقات قرص الضاغط و turbine blade root bars ( ايه ام اس 4928 / AMS 4965 ) مصنفة إلى 315 درجة مئوية مستمرة
• مساكن المحرك الهيدروليكي و landing-gear beam blanks where fatigue life exceeding 10⁸ cycles is mandatory
• قضبان هيكل الطائرة الصاروخية التي تفوق سرعتها سرعة الصوت (الصف 5 أو Beta-C، أستم B348 Grade 19 )

يزرع الطبية وجراحة العظام

إن قدرة التيتانيوم على الاندماج العظمي — الارتباط المباشر بالعظم الحي دون واجهة الأنسجة الليفية — تجعله غير قابل للاستبدال في الغرسات الحاملة. الصف 23 بار ( أستم F136, ISO 5832-3 ) مكلف بـ:

• ينبع الورك الفخذي و acetabular shell blanks — machined from 50–80 mm diameter bar
• مسامير عنيق العمود الفقري و interbody cage frames — torque-critical thread roots require tight fatigue data
• قضبان دعامة زراعة الأسنان مطحون بواسطة أنظمة CAD/CAM - الدرجة 4 أو الدرجة 23 لكل ايزو 10271
• لوحات تثبيت الصدمات والأظافر داخل النخاع - حيث يعد التوافق مع التصوير بالرنين المغناطيسي (غير المغناطيسي) أمرًا ضروريًا

الهندسة البحرية وتحت سطح البحر

معدل تآكل شريط التيتانيوم في مياه البحر فعال 0.025 ملم/سنة —مقابل 0.5–1.5 مم/السنة للموديل 316L — مما يجعل من الممكن تحقيق دورات خدمة خالية من الصيانة مدتها 25 عامًا. الاستخدامات الرئيسية:

• أوعية الضغط في أعماق البحار وقضبان ربط خزان الصابورة تم تصنيفه حتى 600 بار (عمق 6000 متر) باستخدام الدرجة 5 بار لكل أستم B348
• المطروقات رمح المروحة للسفن البحرية - توفر الدرجة الثانية مناعة ضد التآكل بدون أنودات مضحية
• صفائح أنبوب المبادل الحراري لمحطة تحلية المياه في الصف 2 لكل أستم B348 و أسم SB-348
• مسامير جذر شفرة توربينات المد والجزر و mooring anchor pins in Grade 5

المعالجة الكيميائية والطاقة

في مصانع الكلور والقلويات ومفاعلات الكيمياء الرطبة، يتفوق التيتانيوم على أداء Hastelloy بتكلفة أقل لكل وحدة حجم. تشمل التطبيقات المحددة ما يلي:

• يدعم قطب الخلية كهربائيا - شريط من الدرجة الأولى للحصول على أقصى قدر من التوصيل وقابلية التشكيل
• حامض النيتريك وحمض الخليك مهاوي المفاعل — درجة 2 بار، درجة حرارة الخدمة تصل إلى 250 درجة مئوية
• أعمدة مضخة حمض الهيدروكلوريك - الصف 7 (Ti-0.2Pd، أستم B348 Grade 7 ) حيث يكون تآكل الشق الناتج عن تقليل الحمض هو وضع الفشل
• مثبتات حاوية تخزين النفايات النووية - الدرجة 12 (Ti-0.3Mo-0.8Ni) للقوة المشتركة ومقاومة تقليل الأحماض

رياضة السيارات والسيارات عالية الأداء

تسمح لوائح الفورمولا 1 باستخدام التيتانيوم في قوائم التعليق، وأعمدة علبة التروس، ومثبتات العجلات حيث يترجم توفير الوزن مباشرة إلى وقت الدورة. شريط الصف 5 تشكيله ل ايه ام اس 4928 يوفر أ تخفيض الوزن بنسبة 40% على مكونات فولاذية مكافئة دون خسارة في عمر الكلال عند عتبة 10⁷ دورة.

الأبعاد القياسية ومواصفات المشتريات

يتوفر شريط التيتانيوم في أشكال مستديرة، سداسية، مربعة، ومسطحة (مستطيلة). يلخص الجدول التالي أبعاد المخزون القياسية والمواصفات الحاكمة.

تشمل خيارات تشطيب السطح ما يلي: منزوعة الترسبات المدرفلة على الساخن (HRD) ، صلب لامع مسحوب على البارد (CDBA)، وأرضية غير مركزية (التسامح ± 0.05 مم). عادةً ما تتطلب التطبيقات الفضائية والطبية شريطًا أرضيًا بلا مركز مع إمكانية تتبع شهادة المطحنة لرقم التسخين.

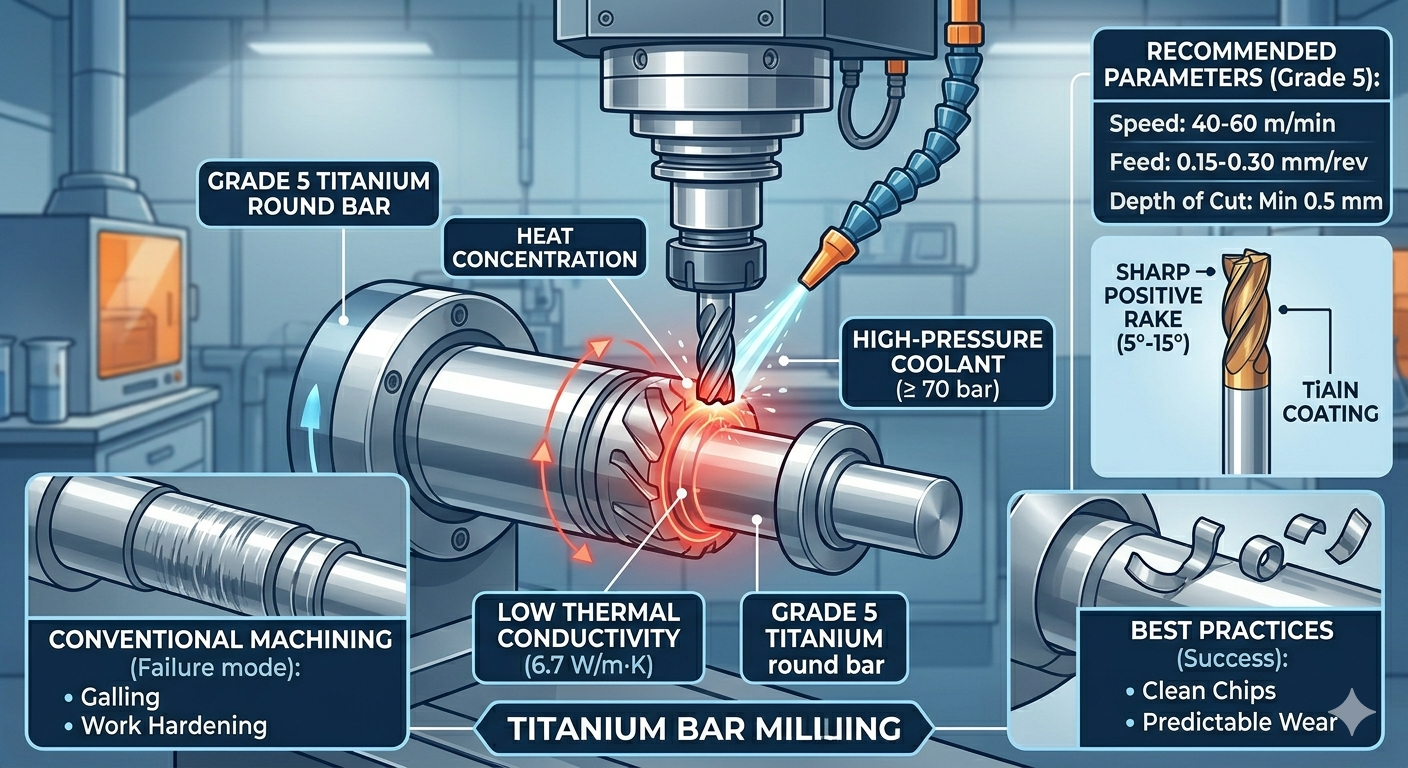

تصنيع شريط التيتانيوم: التحديات وأفضل الممارسات

الموصلية الحرارية المنخفضة للتيتانيوم ( 6.7 وات/م·ك للصف الخامس ، مقابل 16.3 واط/م · كلفن لـ 316 لتر) يؤدي إلى تركيز الحرارة عند حافة القطع بدلاً من تبديدها عبر الشريحة. بدون معلمات العملية الصحيحة، تؤدي الحافة المبنية وتصلب العمل وتهيج الأدوات إلى فشل سريع في الإدخال ورفض الأبعاد.

أوصى تحول المعلمات لشريط الصف 5

• سرعة القطع: 40-60 م/دقيقة (مدخلة غير مطلية بالكربيد أو مطلية بـ TiAlN، ISO K10–K20)
• معدل التغذية: 0.15-0.30 مم/لفة للحفاظ على كسر الرقاقة وتجنب الاحتكاك
• عمق القطع: الحد الأدنى 0.5 مم للقطع أسفل الطبقة المقواة بالعمل من التمريرات السابقة
• المبرد: يعد سائل التبريد عالي الضغط عند ≥ 70 بار الموجه إلى منطقة القطع أمرًا إلزاميًا
• هندسة الأداة: أشعل النار الإيجابي الحاد (5 درجات - 15 درجة) لتقليل قوة القطع وتوليد الحرارة

ملاحظات الطحن والحفر

لطحن شريط الدرجة 5، قم بتسلق الطحن (التقليدي: متجنب) مع المطاحن النهائية المطلية بـ 3-5 فلوت TiAlN عند سرعة سطحية تبلغ 60-80 م/دقيقة، تحافظ على عمر الأداة أكثر من 30 دقيقة لكل حافة. يتطلب الحفر سائل تبريد من خلال المغزل. تعمل دورات الحفر بالنقر بقطر 1 × على منع تعبئة الرقائق والحجز الحراري في الثقوب العميقة.

درجات CP (الصف 1-2) تقريبًا 30% بسهولة أكبر من الدرجة 5 نظرًا لقوتها المنخفضة، لكن طبيعتها الصمغية لا تزال تتطلب أدوات حادة وتحكمًا إيجابيًا في الرقائق.

متطلبات ضمان الجودة وإصدار الشهادات

يجب أن يحدد شراء شريط التيتانيوم للتطبيقات الحرجة سلسلة الوثائق التالية لضمان إمكانية التتبع والامتثال:

1. شهادة اختبار المطحنة (MTC) إلى EN 10204 3.1 أو 3.2 - التركيب الكيميائي الذي يمكن تتبعه بالحرارة ونتائج الاختبارات الميكانيكية
2. أستم B348 or AMS 4928 compliance statement - تأكيد مطابقة المواصفات لكل درجة قابلة للتطبيق
3. تقرير اختبار الموجات فوق الصوتية (UT). — إلزامي لقضبان الفضاء الجوي التي يزيد قطرها عن 50 مم وفقًا لمعايير AMS 2631 / ASTM E2375
4. التحليل الكيميائي (OES أو ICP) — التحقق من محتوى الأكسجين للصف 23 ELI (≥ 0.13 بالوزن%) وفقًا لمعيار أستم F136
5. ايزو 9001:2015 / AS9100D Quality Management System certificate من المصنع - مطلوب من قبل معظم مصنعي المعدات الأصلية في مجال الطيران والفضاء الطبي من المستوى الأول
6. الوصول إلى / إعلان بنفايات للصف السابع (يتطلب محتوى البلاديوم الكشف عن المعادن الصراعية في سلاسل التوريد في الاتحاد الأوروبي)

دليل اختيار الدرجة عن طريق التطبيق

الأسئلة المتداولة

Q1: ما هو الفرق بين شريط التيتانيوم من الدرجة 5 والدرجة 2، وكيف أختار؟

الصف 2 هو تيتانيوم نقي تجاريًا: لا يحتوي على عناصر صناعة السبائك، أوتس 345 ميجا باسكال ، مقاومة ممتازة للتآكل، وسهولة التشكيل على البارد. إنه الاختيار الفعال من حيث التكلفة لمعدات المعالجة الكيميائية، والمبادلات الحرارية البحرية، والأدوات الطبية التي لا تحمل الأحمال الهيكلية. الصف 5 (Ti-6Al-4V) هي سبيكة ألفا بيتا مع أوتس 950 ميجا باسكال - أقوى بما يقرب من 3 مرات - ولكن تكلفتها تزيد بنسبة 20 إلى 30٪ للكيلوغرام الواحد، كما أن تصنيعها أصعب بكثير. اختر الدرجة 5 عندما يكون المكون حاملاً للحمل، أو يعاني من التعب الشديد، أو يجب تقليل الوزن إلى الحد الأدنى. اختر الدرجة الثانية عندما تكون مقاومة التآكل هي المحرك الأساسي وتكون الأحمال الميكانيكية منخفضة.

س 2: لماذا يصعب تصنيع شريط التيتانيوم مقارنة بالفولاذ المقاوم للصدأ؟

تتضافر ثلاث خصائص لتجعل من التيتانيوم تحديًا: (1) الموصلية الحرارية المنخفضة (6.7 واط/م·ك) يعني أن الحرارة لا يمكنها الهروب من خلال الشريحة، فهي تتراكم عند طرف الأداة، مما يؤدي إلى تسريع التآكل؛ (2) تفاعل كيميائي عالي عند درجة حرارة مرتفعة يؤدي إلى لحام التيتانيوم (المرارة) على حافة القطع، مما يؤدي إلى إنتاج حافة مدمجة؛ (3) تصلب العمل - يتصلب السطح أثناء كل تمريرة، لذا يجب أن تقطع التمريرة التالية أسفل تلك الطبقة. إن الإدارة الصحيحة لسرعة القطع (≥ 60 م/دقيقة)، وسائل التبريد عالي الضغط (≥ 70 بار)، والأدوات الحادة ذات المشط الإيجابي، وعمق القطع الذي لا يقل عن 0.5 مم، تعمل على حل جميع المشكلات الثلاثة وتمنح الأداة عمرًا يمكن التنبؤ به.

س 3: هل شريط التيتانيوم متوافق حيويا حقا؟ ما هي المعايير التي تؤكد ذلك؟

نعم. يشكل التيتانيوم طبقة أكسيد TiO₂ مستقرة وخاملة تمنع إطلاق الأيونات في الأنسجة. تؤكد عقود من الأدلة السريرية أن السمية الخلوية لا تذكر ولا توجد تقارير عن استجابة حساسية جهازية، على عكس السبائك المحتوية على النيكل. من أجل الامتثال التنظيمي، يتم التحكم في التوافق الحيوي بواسطة ايزو 10993-1 (التقييم البيولوجي للأجهزة الطبية) و ايزو 10993-5 (اختبار السمية الخلوية). يتم تأكيد المطابقة على مستوى المواد من خلال أستم F136 (الصف 23 للزراعة) و ايزو 5832-3 . لاحظ أن بعض المرضى يظهرون حساسية للفاناديوم. في تلك الحالات، سبائك خالية من الفاناديوم مثل Ti-6Al-7Nb (آيزو 5832-11) يتم تحديدها بدلا من ذلك.

س4: هل يمكن لحام شريط التيتانيوم وما هي الاحتياطات المطلوبة؟

يمكن لحام شريط التيتانيوم باستخدام لحام GTAW (TIG). مع سلك حشو مطابق للصف. الشرط الحاسم هو التدريع الغاز الخامل : يمتص التيتانيوم الأكسجين والنيتروجين والهيدروجين عند درجة حرارة أعلى من 400 درجة مئوية، مما يسبب التقصف. وهذا يتطلب دروع غاز زائدة ومساندة (99.999% أرجون)، ونظافة منطقة اللحام (مسح IPA، بدون شحم)، وتحكم صارم في درجة الحرارة بين الممرات أقل من 150 درجة مئوية. يتم التحقق من جودة اللحام لكل أوس د1.9 (التيتانيوم الهيكلي) أو ASME القسم التاسع (معدات الضغط). يتم استخدام المعالجة الحرارية بعد اللحام (PWHT) عند 540-600 درجة مئوية في الفراغ أو الأرجون لتخفيف الضغط المتبقي في اللحامات من الدرجة الخامسة.

س 5: كيف يمكن مقارنة قضيب التيتانيوم بسبائك الألومنيوم من حيث توفير وزن الفضاء الجوي؟

سبائك الألومنيوم (على سبيل المثال، 7075-T6: UTS 572 ميجا باسكال، الكثافة 2.81 جم/سم مكعب، القوة النوعية ~204 ميجا باسكال سم مكعب/جم) تتطابق أو تتجاوز قليلاً التيتانيوم من الدرجة 5 في القوة المحددة عند درجة حرارة الغرفة. ومع ذلك، يحتفظ التيتانيوم الخصائص الميكانيكية الكاملة إلى 315 درجة مئوية حيث يتحلل الألومنيوم بشكل حاد فوق 150 درجة مئوية. يوفر التيتانيوم أيضًا مقاومة فائقة للتآكل دون معالجة السطح ويوفر عتبة إجهاد أعلى. الاختيار الهندسي هو: الألومنيوم للهياكل غير الحرارية والحساسة للتكلفة؛ التيتانيوم للتطبيقات ذات القسم الساخن أو التعب الحرج أو البيئة المسببة للتآكل حيث تكون الكتلة مقيدة أيضًا.
